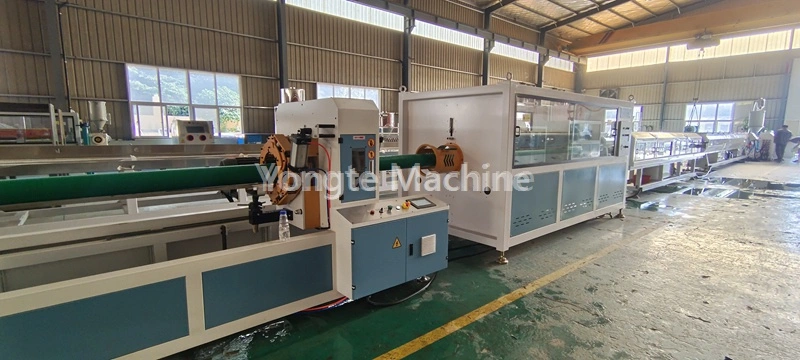

315-630 mm stor diameter PE rørfremstillingsmaskine
Model:315-630mm
Yongte 315-630 mm PE-rørfremstillingsmaskine med stor diameter er høj automatisk produktionslinje til fremstilling af store HDPE-rør med en kapacitet på 500 kg/t.
Yongtes 315-630 mm store diameter PE-rørfremstillingsmaskine er et fuldautomatisk integreret ekstruderingssystem, der er specielt udviklet til PE80/PE100-råmaterialer, der dækker råmaterialeblanding, ekstrudering, formning, afkøling, mærkning, skæring og færdigstabling.
Denne komplette rørfremstillingsmaskine opfylder globale standarder for kommunal vandforsyning, gastransport, industriel dræning, landbrugsvanding og fremstilling af kommunikationshylsterrør. Den har synkroniseret stabil drift, høj ekstruderingskapacitet på 350 kg/t og ensartet røroverfladekvalitet, ideel til mellemstore og store rørproducenter, der udvider indenlandske og oversøiske markedsandele.
Procesflow
PE-harpiks + farve masterbatch → blanding → vakuumtilførsel → tørring → ekstruderblødgøring (180-210 ℃) → formdannelse → vakuumkalibrering → flertrins spraykøling → laserudskrivning → pull off-traktion → fastlængde skæring → færdigvarestabling
Produktparameter
| Teknisk | Parameter | Bemærkninger |
| Råstof | HDPE | Det kan bruge nyt materiale eller genbrugsmateriale af høj kvalitet |
| Rør diameter | 315-630 mm | Tilpasset størrelse til 315-630 mm |
| Ekstruder model | SJ120/36 | Diameter 120mm, L/D-forhold 36:1 |
| Ekstruderingskapacitet | 500 kg/t | Små variationer i råvareformuleringer og procesparametre |
| Hovedmotoreffekt | 160 kW | Innovance servomotor |
| Produktionslinjehastighed | 0-3m/min | Frekvens justerbar |
| Samlet installeret effekt | Cirka 250 kW | herunder hjælpeudstyr og varmeeffekt |
| Strømforbrug | Cirka 130 kW | Faktisk strømforbrug ved stabil produktion |
| Kølesystem | 9m vakuumformning + 9m spraykøling | Sørg for, at PE-rørene er godt udformet og fuldt afkølede |
| Skærepræcision | ±1 mm | Fejlkontrol af spånfri skæring med konstant længde |
| arbejdsspænding | 380V/50Hz (trefaset) | Kan tilpasses efter kundens krav |
| Enhedens samlede længde | Cirka 36 meter |
|
Produktdetaljer
| 1. Materialefodring og tørring: | Polyethylenmaterialet transporteres automatisk til ekstruderens tørrebeholder ved hjælp af en vakuumføder, hvor fugt fjernes for at holde materialets fugtindhold under 0,1 % og derved sikre produktets kvalitet. |
|
| 2. PE-rørekstruder: | Systemet er udstyret med en SJ120/36 højeffektiv enkeltskruet ekstruder, som inkorporerer en 90KW energibesparende servomotor (hvilket resulterer i ca. 20% reduktion i strømforbruget), en direktedrevet gearkasse (som sikrer høj transmissionseffektivitet og forenklet vedligeholdelse), en slidbestandig og korrosionsbestandig 3-tønde-stål- og A8-stålbestandig (A) præcisionsnitreret), et effektivt infrarødt varmespiralsystem og et automatiseret temperaturkontrolsystem (med Omrons højpræcisionstemperaturregulator). Disse sofistikerede komponenter sikrer tilsammen stabil materialesmeltning, ensartet ekstruderingstryk og ensartet produktkvalitet gennem hele produktionsprocessen. |
|
| 3. Markeringslinjeekstruder: | SJ35-ekstruderen bruges til at præge markeringslinjer på PE-rør. Den er i stand til at producere enten en enkelt markeringslinje eller flere markeringslinjer, afhængigt af kundens specifikationer. |
|
| 4. Specialiseret PE-rørform: | Formen er udstyret med et kurve- eller spiralformehoved for at sikre ensartet ekstrudering af materialet. |
|
| 5. Vakuumkalibreringstank: | Ekstruderede røremner kalibreres hurtigt via vakuumadsorption (0,06-0,08 MPa) for en streng dimensionel nøjagtighed. Fødevaregodkendt rustfri ståltank med multi-zone vakuumkontrol og vandcirkulationskøling sikrer ensartet rundhed, glat overflade og snævre tolerancer under højhastighedsproduktion. |
|
| 6. Spraykøletank: | Bruger flertrins spraykøling til at holde vandet under 20°C for hurtig, jævn rørkøling. Rustfri stålkonstruktion sikrer korrosionsbestandighed og langsigtet stabilitet. |
|
| 7. Træk-aftrækmaskine: | Trækker PE-rør støt for ensartet længde og stabil produktion. Præcisionskontrol opretholder ensartet spænding, forhindrer deformation og sikrer dimensionel nøjagtighed. |
|
| 8. Planetskærer: | Fræseren muliggør automatisk spånfri skæring med fast længde med glatte, gratfri kanter, specielt optimeret til PE-rør med små til mellemstore diameter. Dens præcisionsskæremekanisme sikrer ensartet længdenøjagtighed og minimerer materialespild under produktionen. |
|
| 9. Lasertrykmaskine: | Maskinen viser produktspecifikationer og batchinformation i realtid ved hjælp af laserteknologi uden brug af forbrugsstoffer. |
|
| 10. Stablestativ: | Stabler automatisk færdige rør ordnet, med justerbar højde/lag til forskellige længder/opbevaringsbehov. Robust ramme + skridsikkert design sikrer stabil stabling og nem håndtering, hvilket optimerer opbevaringseffektiviteten. |
|
| 11. Elektrisk kontrolsystem: | Vores elektriske komponenter anvender internationalt anerkendte højkvalitetsmærker, herunder ABB frekvensomformere, Siemens/Schneider kontaktorer, Omron temperaturregulatorer, Siemens PLC kontrolsystemer og Innovance servomotorer. |
|
Produktanvendelse
1. HDPE (polyethylen) rør er globalt anerkendt som højtydende væsketransportløsninger, kendt for deres
(1) brancheførende korrosionsbestandighed (uigennemtrængelig for kemikalier, syrer og baser)
(2) lækagesikre varmesmeltede samlinger (eliminerer risikoen for nedsivning)
(3) miljøvenlig ikke-giftig sammensætning (i overensstemmelse med ISO 14001 og fødevarestandarder)
(4) forlænget levetid (certificeret til at vare 50 år under normale driftsforhold)
2. Deres alsidighed gør dem til et foretrukket valg på tværs af forskellige sektorer:
(1) bolig-/kommercielle vandforsyningsnet
(2) kommunale spildevands- og regnvandsafløbssystemer
(3) store landbrugsvandingsprojekter
(4) industrielle applikationer til transport af kemikalier, gylle og trykluft.
Yongte Machine Fordele - humaniseret mekanisk design og holdbar kvalitet
Gennem årtiers ubarmhjertige innovation og en urokkelig forpligtelse til ekspertise, insisterer vores virksomhed på at anvende højstyrke, slidbestandige materialer i fremstillingen af vores plastrørsmaskineri. Disse mekanismer er udsat for omhyggelige smedningsprocesser og omfattende, stringente kvalitetsvurderinger for at garantere deres modstandsdygtighed over for slid og ælde forbundet med hyppig drift og de ætsende virkninger af alvorlige miljøforhold.
1. Energibesparende Servo Drive System
Udstyret med Inovance mærke servomotor, opnå 15-20% strømbesparelse sammenlignet med traditionel asynkron motor; præcis drejningsmoment og hastighedskontrol, lav støj og vibrationer, lang levetid og lave vedligeholdelsesomkostninger.
2. 30 % reduktion af arbejdsomkostninger via fuld automatisering
Fuldautomatisk fodring, intelligent temperaturkontrol, automatisk skæring og stabling af fast længde realiserer ubemandet kerneproduktion. Integreret PLC-centralstyring styrer alle produktionsparametre, forenkler driftsprocessen og skærer stort set arbejdsindsatsen ned.
3. Kraftig holdbar stålramme
Maskinbasen vedtager solid stålplade CNC-skæring og polering, rammens levetid over 20 år. Alle materialer og vandkontaktdele bruger 304 rustfrit stål for at undgå rust og korrosion.
4. Ultra Slidfast Skrue & Barrel
Brug premium bimetallisk skrue og SKD-belagt tønde, levetid 1,5-2 gange længere end konventionel 38CrMoAlA legeret stål skrue tønde, reducere reservedele udskiftningsomkostninger for kunder.
5. Standard internationale elektriske komponenter
Alle elektriske dele vedtager verdensberømte mærker, pænt arrangeret ledninger med tydelige mærker. Hele det elektriske kabinet bestod streng sikkerhedstest, i overensstemmelse med EN60204-1 & EMC EN61000 serie standarder.
6. Gennemfør test før forsendelse og oversøisk service
Alle maskiner gennemgår fuld driftstest før levering for at garantere stabilt output og perfekt rørkvalitet. Professionelt ingeniørteam leverer installation, idriftsættelse og træning af arbejdere på stedet over hele verden.
Vellykkede sager
Yongte er dedikeret til at fremstille højkvalitets, banebrydende, innovative plastrørmaskiner. Disse maskiner integrerer avanceret materialevidenskab, præcisionsteknik og intelligente kontrolsystemer for at levere løsninger, der overgår industristandarder. Gennem løbende R&D-drevet optimering af kernekomponenter, (såsom skrueekstrudere og kalibreringsenheder, og produktionsprocesser, har Yongtes 315-630 mm PE-rørfremstillingsmaskine opnået høj anerkendelse på både indenlandske og internationale markeder. Installationer spænder over Asien, Europa og Amerika, og kundetilfredsheden er høj.
Hot Tags: 315-630 mm stor diameter PE-rørfremstillingsmaskine, plastrørmaskine, PE-rørmaskine, vandrørsmaskine
