Hvordan man forbedrer produktionshastigheden af ​​WPC Decking Extrusion Line?

Optimering af produktionshastighed for WPC-terrasseekstruderingslinjer: En omfattende vejledning

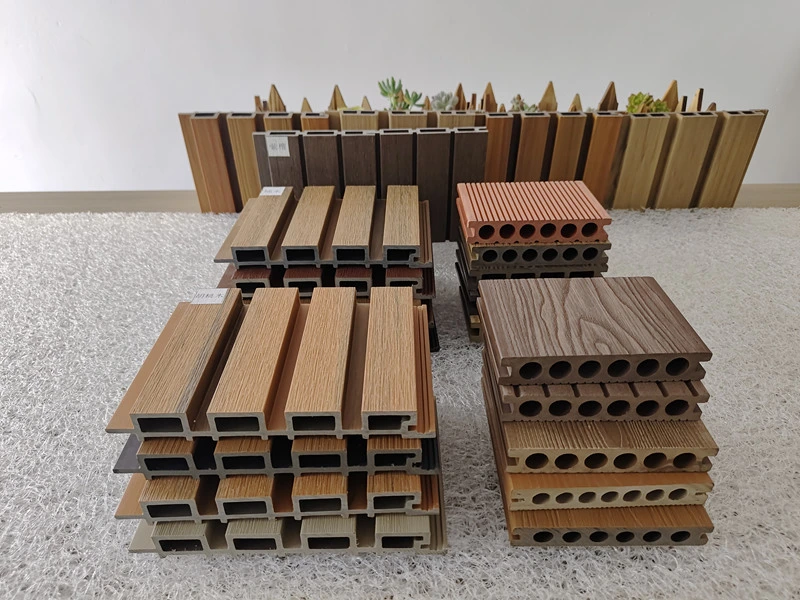

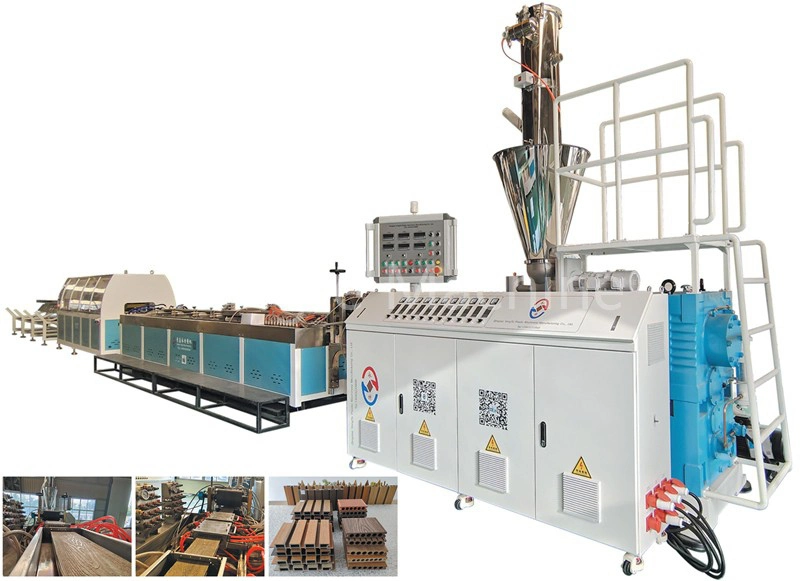

Yongte er professionel producent til høj hastighedWPC-terrasseekstruderingslinje med høj kapacitet til at fremstille WPC-terrasseprodukter af høj kvalitet. For at maksimere produktionshastigheden iWPC-terrasseekstruderingslinjes, fokuserer kernestrategien på fem indbyrdes forbundne mål: stabilisering af plastificeringseffektivitet, minimering af materialemodstand, muliggør hurtig afkøling, sikring af fuld-line synkronisering og reduktion af nedetid – alt imens strenge produktkvalitetsstandarder opretholdes.

I. Formulering og forbehandling af råmateriale (grundlag for glat ekstrudering)

1. Optimer formuleringen for at forbedre flydeevnen og termisk stabilitet

· Kompatibilitetsmiddel/linker: Tilføj tilstrækkeligt med maleinsyreanhydrid-podet PE/PP (f.eks. MAH-g-PE) for at forbedre træpulver-plastik-vedhæftningen og derved reducere agglomeration og smeltebrud.

· Smøremiddelsystem:

o Interne smøremidler (f.eks. stearinsyre, PE-voks) reducerer smelteviskositeten og reducerer derved skruens forskydningsvarme og hovedenhedens belastning.

o Eksterne smøremidler (f.eks. paraffin, oxideret polyethylenvoks): Reducer materiale-til-cylinder/form-friktion og sænk ekstruderingstrykket.

o Den samlede tilsætningsmængde bør kontrolleres inden for 1 %-3 % for at forhindre overdreven ekstern glidning, der kan forårsage lagdeling og overfladedefekter.

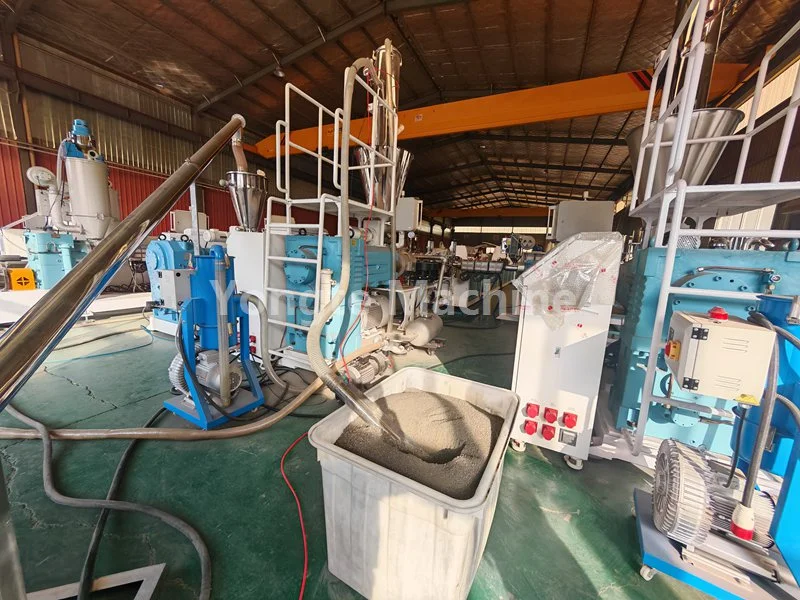

· Fyldning og træpulver: Træpulverets fugtindhold bør kontrolleres til ≤3 % med ensartet partikelstørrelse (80-120 mesh); aktiveret calciumcarbonat bør vælges for at reducere olieabsorption og viskositetsforøgelse.

2. Blanding og præ-plastificering (front-end flaskehals)

· Højhastigheds varmblanding kombineret med koldblanding sikrer ensartet blanding uden døde zoner, hvilket forhindrer lokaliseret "dødt materiale" eller agglomerering.

· Når det er muligt, kan forslibningsprocessen inkorporeres for at smelte pulveriserede materialer ind i granulat, hvilket sikrer mere stabil fodring, hurtigere plastificering og en stigning på 20-30 % i linjehastigheden.

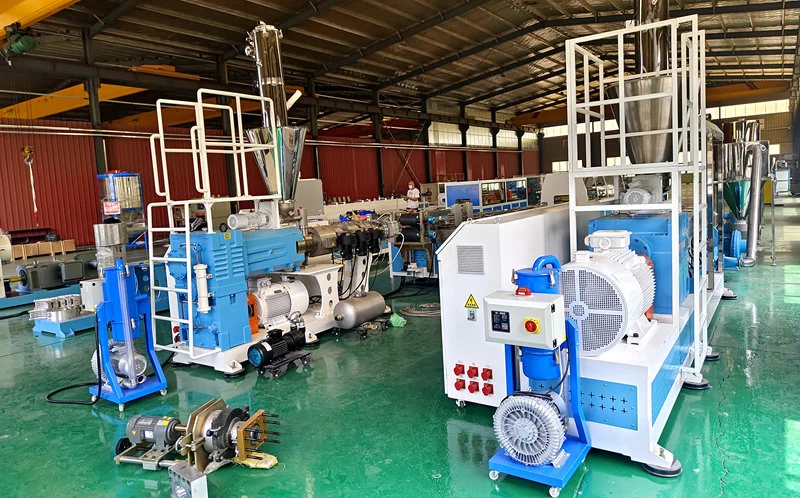

II. Ekstrudervært og skrue (kernekraftenhed)

1. Optimering af skrue og tønde

· Højt sideforhold (L/D=40–48) og parallelle dobbeltskruer med højt drejningsmoment er valgt for at forbedre forskydnings- og blandingsydelsen, hvilket gør dem velegnede til højfyldende WPC-formuleringer.

· Skruekombination: Øg volumen af ​​transportsektionen, optimer layoutet af blandeblok / forskydningsblok, reducer forskydningsvarmen og forbedre transporteffektiviteten under forudsætningen af ​​plastificering.

· Opvarmning af formtønde: anvender zoneinddelt præcisionstemperaturkontrol (PID) med temperaturudsving ≤±1℃ for at forhindre lokal overophedning eller utilstrækkelig plastificering.

2. Tilpasning af hastighed og belastning (nøgle til acceleration)

· Motorhastighed: Øg gradvist hastigheden, mens du bibeholder 70 %-90 % af det nominelle drejningsmoment og stabil strøm (PE/PP-systemer kan nå 150-250 rpm).

· Fødningssynkronisering: Der anvendes en vægttabsføder, som er forbundet med hovedmaskinens omdrejningshastighed i lukket kredsløb for at sikre en fyldningsgrad for skruespalten på 70 %-90 %, hvilket forhindrer "tomdrejning" eller overbelastning.

· Vakuumsystem: Opretholder et stabilt højvakuum (-0,08 til-0,09 MPa), fjerner omgående vanddamp og flygtige komponenter, reducerer bobler, forbedrer overfladekvaliteten og forbedrer behandlingshastigheden.

III. Form og indstilling (bestem maksimal lineær hastighed)

1. Formdesign og flowkanaloptimering

· Bøjletypen og fiskehaletypens dysehoved, der er optimeret ved CFD-simulering, har en jævn strømningskanal og ensartet trykfordeling, som kan undgå at materialet klæber og lokal overophedning.

· Spalten i formen er rimelig, og kompressionsforholdet er moderat (3-5:1), hvilket reducerer ekstruderingstrykket og smeltemodstanden.

· Støbeformopvarmning: Med zoneinddelt temperaturkontrol og tilstrækkelig varmeeffekt sikres temperaturen på smelten i formhulrummet at være ensartet, og fluiditeten er ensartet.

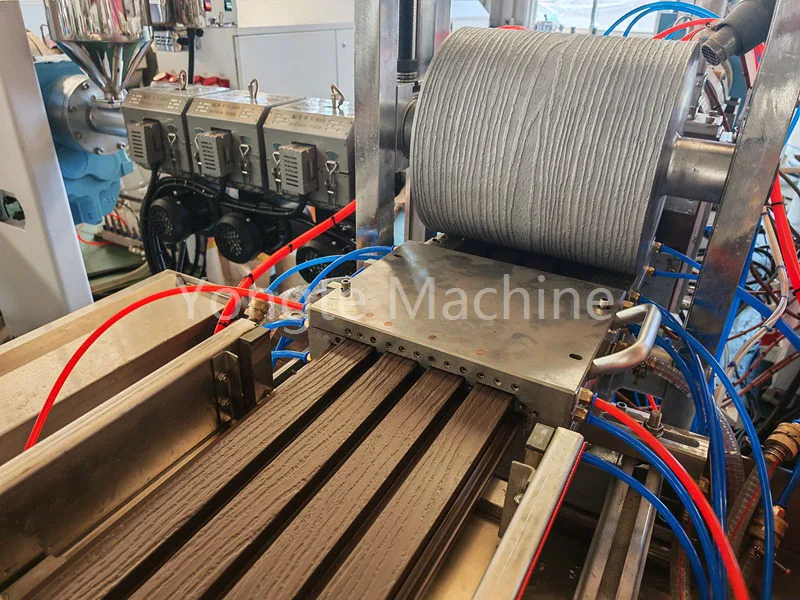

2. Kalibreringssystem (kerneflaskehals for hastighedsforbedring)

· Det aflange sættebord (typisk 8-12m) øger kølearealet og kontakttiden.

· kølevæskepassage ：

o Det cirkulerende vand med høj flow og lav temperatur (15–25°C) bruges til hurtigt at sprede varme og forkorte hærdningstiden.

o Multipunktssprøjtning i formen og vakuumadsorption sikrer, at profilen klæber til formen hurtigt, bevarer dimensionsstabiliteten og forhindrer deformation.

· Vakuumstabilitet: Sikrer, at profilen er fuldt adsorberet i formningsmatricen med ensartet afkøling, hvilket væsentligt forbedrer trækhastigheden.

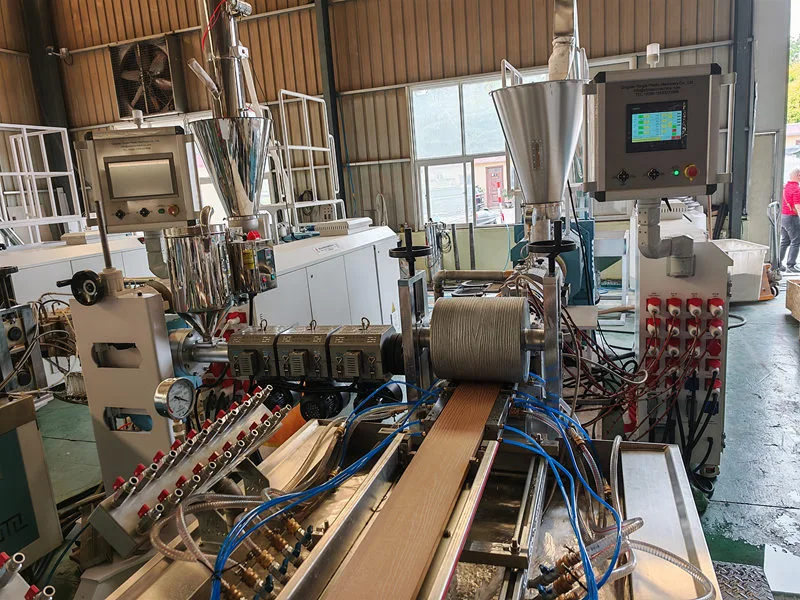

IV. Træk, køling og bagsektion (synkront på tværs af hele linjen)

1. Træksystem

· Multivals-traktionsmaskinen med høj friktion er synkroniseret med hovedmaskinens hastighed i lukket sløjfe (PID), med lineær hastighedsudsving ≤±0,1m/min.

· Traktionshastighed, der matcher ekstruderingshastighed: Under forudsætningen om at tillade formningskøling, skal du gradvist øge trækkraften for at opnå "højhastighedsekstrudering + højhastighedstrækkraft".

2. Kølesystem (sekundær køling)

· Forlæng spray-kølevandsbeholderen (5-10m) for at sikre, at profilerne hurtigt afkøles til stuetemperatur efter at have forladt formebordet, hvilket forhindrer efterfølgende deformation eller dårlig skæring.

· Køleventilator-hjælpeudstyr: Overfladetvungen luftkøling for at forbedre køleeffektiviteten.

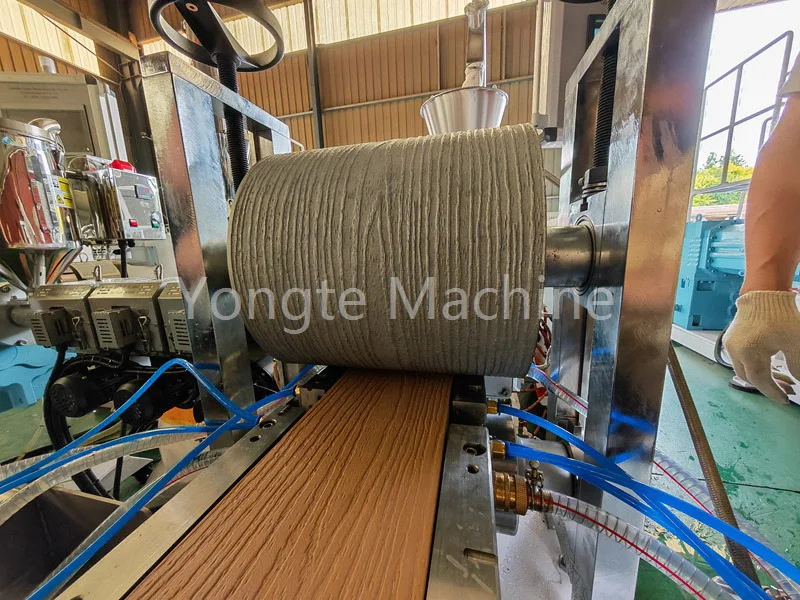

3. Skæring og palletering (reducerer nedetid)

· Produktionen er kontinuerlig uden stop.

· Optimer skæreparametrene for at reducere grater og spild, og sænk hyppigheden af ​​værktøjsskift og rengøring.

· Automatisk palletering/stabling: reducerer manuel indgriben og forbedrer produktionseffektiviteten.

V. Proceskontrol og intelligens (stabiliseret acceleration)

· Temperaturkurveoptimering:

o Tønden: lav temperatur i tilførselssektionen (anti-brodannelse) → gradvis opvarmning i plastificeringssektionen → konstant temperatur i homogeniseringssektionen → lidt højere i formhovedet (for at opretholde flydighed).

o Undgå mønsteret "lav front, høj bagside" for at forhindre utilstrækkelig plastificering og trykspidser.

· Trykovervågning:

Oprethold dysehovedtrykket inden for et rimeligt område (f.eks. 10-18 MPa). Hvis der opstår betydelige tryksvingninger, skal du reducere hastigheden eller gennemgå formuleringen/skimmelformen.

· Integreret systemkontrol:

PLC styrer alle komponenter, inklusive vært, fodring, vakuum, trækkraft, køling og skæring med et-tryks start/stop og real-time parameterjustering.

· Online inspektion:

laserdiametermåling, feedback i realtid af tykkelse/bredde, automatisk finjustering af trækkraft/temperatur, reduktion af skrot og nedetid for justeringer.

Oversigt

For at opnå omfattende optimering skal forbedringer spænde over flere kritiske områder: formel- og råmaterialeforbehandling, ekstruderingshovedmaskine- og skruekonfiguration, formdesign og formgivningssystemer, trækkøling og downstream-processer samt processtyring og intelligente styringssystemer. For det første etablerer optimering af materialeformlen for at forbedre flydende og termisk stabilitet - kombineret med præcis blanding og præ-plastificering - det grundlæggende grundlag for glat ekstrudering. For det andet fungerer en opgradering af skrue-tøndesamlinger, samtidig med at der sikres optimal hastigheds-belastnings-tilpasning, som en central drivkraft for hastighedsforøgelse. For det tredje fungerer sofistikeret formdesign, flowkanaloptimering og vakuumformningsbordforbedringer som kritiske muligheder for at maksimere linjehastigheden. Derudover letter downstream-procesoptimering – omfattende traktionssystemer, kølelinjer og automatiseret skæring/palletering – fuld-line synkronisering og minimerer produktionsnedetid. Endelig sikrer avanceret processtyring og intelligente teknologier en stabil, ensartet produktion, hvorved der opnås bæredygtige hastighedsforbedringer uden at gå på kompromis med produktkvaliteten.
