Indflydelsen af ​​korrugeret bølgeform på produktets ydeevne af enkeltvægget korrugeret rør

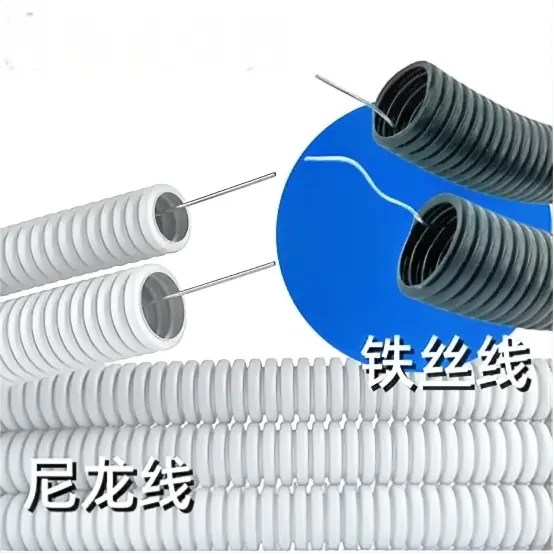

Enkeltvæggede korrugerede rør tilbyder omfattende anvendelses-alsidighed på grund af deres unikke strukturelle design og materialeegenskaber. De fungerer som ideelle løsninger til afløbssystemer i bolig- og erhvervsbygninger, der effektivt kanaliserer regnvand og spildevand med optimal strømningskapacitet. I kabelhåndteringsscenarier fungerer disse rør som robuste beskyttelsesrør til elektriske og kommunikationskabler, der kombinerer holdbarhed med fleksible installationsmuligheder. Den lette konstruktion minimerer håndteringsindsatsen under installationen, mens den iboende korrosionsbestandighed sikrer langsigtet ydeevnestabilitet på tværs af forskellige miljøforhold. Derudover strækker deres anvendelse til landbrugsvandingssystemer, hvor de letter præcis vandfordeling til afgrøder, hvilket forbedrer kunstvandingseffektiviteten og ressourceudnyttelsen.

Når vi brugerenkeltvægget bølgerørsmaskineat lave korrugerede rør, der er forskellige typer af bølgetop form kan laves i henhold til brug af krav. Bølgetoppens form tjener som den kernestrukturelle parameter, der styrer ringstivheden, fleksibiliteten, slagfastheden, spændingsfordelingen, væskedynamikkens ydeevne og installationseffektiviteten af ​​enkeltvæggede korrugerede rør.

1. Mainstream Wave Peak Shape og Core Performance Indflydelse

1. Trapezformet bølge (mest almindeligt brugt i teknik, der tegner sig for ca. 76 %)

· Strukturegenskaberne er som følger: toppen er flad, sidevæggen er skrå, og truget er for det meste afrundet.

· Indvirkning på ydeevnen

o Høj periferisk stivhed: Det store støtteområde af bølgetopplanet giver stærk modstand mod radiale trykkræfter, hvilket muliggør realisering af højstivhedsgrader (SN4–SN16).

o Stresskoncentration: Spændingskoncentrationen er let at opstå ved det skarpe hjørne af bølgetoppen, den maksimale målte stress kan nå op på 2,3 gange den gennemsnitlige stress, og træthedsrevner er let under langvarig belastning.

o Slagmodstanden er generelt dårlig: Det skarpe hjørne har dårlig absorption af slagenergi, og slagstyrken af ​​en enkelt understøttet bjælke er normalt lav.

o Økonomi: høj strukturel effektivitet, mindre materialeforbrug under samme stivhed.

· Anvendelsesscenarier: Konventionelle projekter med høje stivhedskrav, såsom kommunalt afløb, spildevandsudledning og kommunikationskabler.

2. Cirkulær bue / sinusbølge

· Strukturegenskaberne er jævn overgang af bølgetoppen og dalen uden skarpe hjørner.

· Indvirkning på ydeevnen

o Spændingsfordelingen er ensartet: ingen spændingskoncentrationspunkter, fremragende trætheds- og revnemodstand, lang levetid.

o God fleksibilitet: stærk aksial og periferisk deformationsevne, god evne til at tilpasse sig ujævn sætning af fundament.

o Lav stivhedseffektivitet: Ved samme materialeforbrug er ringstivheden lavere end den for den trapezformede bølge, hvilket kræver yderligere vægtykkelse eller bølgehøjdekompensation, hvilket øger omkostningerne.

o Kontaktområdet for bølgetoppen er lille, og den lokale kompression er let at være konkav.

· Anvendelsesscenarier: blødt jordfundament, rendefri konstruktion, hyppig bøjning af kabelføring og midlertidig dræning.

3. U-formet bølge

· Strukturegenskaberne er som følger: toppen er blid, truget er en stor bue, og hele formen er tæt på et rektangel med afrundede hjørner.

· Indvirkning på ydeevnen

o Den omfattende ydeevne er afbalanceret: den har stivheden af ​​trapezbølger og fleksibiliteten af ​​cirkulær bølge, og spændingsfordelingen er mere ensartet.

o Fremragende væskeydelse: glat indervæg, lav væskemodstand, stærk selvrensende evne og modstand mod mudderophobning.

o Stabil installation: Det store kontaktområde på den ydre overflade forhindrer rulning under installationen, hvilket letter sikker konstruktion.

· Gældende scenarier: dræning af landbrugsjord, opsamling af regnvand og kommunale rørledninger med moderat belastning.

4. V-formet bølge

· Strukturelle funktioner: skarpe toppe, smalle trug og små sidevægsvinkler.

· Indvirkning på ydeevnen

o Høj lokal stivhed: Bølgetoppen har en stærk anti-punktur og anti-slagevne, som er velegnet til at transportere faste partikler.

o Ekstremt dårlig fleksibilitet: svær at bøje aksialt og tilbøjelig til at bryde ved bøjningspunktet.

o Spændingskoncentrationen er alvorlig, og revnen er let at opstå ved den skarpe vinkel på bølgetoppen og dalen, så vægtykkelsen bør fortykkes for at kompensere.

· Anvendelsesscenarier: transport af industriaffaldsrester, minedræning og særlige slagfaste arbejdsforhold.

5. Sammensat/buet bølge (f.eks. S-rib)

· Strukturegenskaberne er mikrobuen i toppen af ​​bølgetoppen og overgangen af ​​sidevægskrumningen, som kombinerer fordelene ved trapezformet og cirkulær bølge.

· Indvirkning på ydeevnen

o Forbedring af samarbejde: Samtidig med at høj ringstivhed bevares (f.eks. SN8), kan slagstyrken af ​​enkelt understøttede bjælker øges med over 20 %.

o Stressoptimering: Eliminering af skarpe hjørner reducerer stresskoncentrationen markant og forbedrer langsigtet pålidelighed.

o Omkostningerne er højere på grund af den komplekse form og proces.

· Gældende scenarier: kommunale projekter af høj standard, gravefri rørjacking og langdistance nedgravede rørledninger.

II. Systematisk indflydelse af bølgeform på kritisk ydeevne

III. Kerneprincipper for modelvalg

1. Stivhedsprioritet: tung belastning, dyb nedgravning, scenarier med højt jorddække → vælg trapezbølge eller sammensat bølge.

2. Fleksibel prioritet: blød jord, bosættelsesfølsom, ikke-udgravning → vælg buebølge eller U-formet bølge.

3. Væskeprioritet: dræning, spildevandsudledning og anti-tilstopning → vælg U-formet bølge eller buebølge.

4. Slagmodstandsprioritet: transporter fast-væske-blanding, mine, industri → vælg V-bølge eller kompositbølge.

5. Omkostningsprioritet: konventionel kommunal og gevindskæring → trapezformet bølge foretrækkes.

IV. Synergistiske effekter af peak understøttende parametre

Den optimale ydeevne af bølgetopformen kan opnås ved det koordinerede design af bølgehøjde, bølgeafstand og vægtykkelse.

· Bølgehøjde: Jo højere bølgehøjden er, jo højere er ringstivheden, men fleksibiliteten falder, og materialet øges.

· Bølgeafstand: Hvis bølgeafstanden er for lille, bliver den aksiale stivhed for høj, hvilket er ugunstigt for sætningstilpasning; hvis bølgeafstanden er for stor, bliver den periferiske støtte utilstrækkelig, hvilket fører til lokal knækning.

· Vægtykkelse: For skarpkantede bølger (trapez- eller V-formet) skal væggen være passende fortykket ved bølgetoppen for at afbøde stresskoncentrationen.
